Газогенераторный котел Termit TT


Твердотопливный котел Термит 100 кВт


Артикул: ГА001

130 000 грн.


Котел «TERMit-TT» (газогенераторный) это экономичный котел, предназначенный для обогрева жилых и производственных помещений, в которых оборудована система отопления с естественной или принудительной циркуляцией теплоносителя. Топливом для котла могут служить опилки, отходы зернопроизводства, пилеты, щепа древесная.

Рисунок 1















 Рисонок 2















  • Конструкция

Котел состоит из четырех основных модулей.

  • Бункер с автоматической подачей топлива (рис.1) включает в себя: корпус бункера (21), шнек (14), механический привод (17), блок противопожарной системы (15, 19, 22)
  • Газогенератор (рис. 1) состоит из внешнего металлического корпуса (7), огнеупорной камеры сгорания, вентилятора подачи воздуха (12), колосниковой решетки (8), и фланца присоединения кожуха шнека.
  • Теплообменник (рис.1) состоит из корпуса (1), люка для чистки дымогарных труб (5) и дверцы топочной камеры (6).
  • Блок управления (рис.2) состоит из общего автоматического защитного выключателя (1), пускателя, терморегулятора МТР-2 (2), автоматического выключателя вентилятора (3), таймера МТР-4 (4) и автоматического выключателя привода подачи топлива (5). Блок управления служит для коммутации системы подачи топлива и вентилятора, в зависимости от установленных режимов и информации с датчиков.
    Блок управления дает возможность в автоматическом режиме управлять температурой теплоносителя на выходе из котла и количеством подаваемого топлива.



  • Принцип работы.
    Сыпучее топливо засыпается в бункер, из бункера топливо подается шнеком в газогенератор, где происходит процесс его газификации. Для правильного процесса газификации в камеру газогенератора подается воздух с помощью вентилятора. Факел огня поступает в теплообменник, где происходит нагрев теплоносителя до заданной температуры. Работой всей системы руководит блок управления, который реализует заданную программу. В связи с тем, что в топливе могут находиться минеральные загрязнения в виде песка, земли, глины в процессе эксплуатации могут образовываться шлаки на решетках и внутренних стенках. Это приводит к снижению КПД Газогенераторного котла, поэтому камеру необходимо периодически чистить. Периодичность чистки зависит от чистоты топлива. Чистку следует производить при неработающем котле. Обслуживание котла производится с использованием средств индивидуальной защиты: фартука, рукавиц, респиратора.
  • Установка котла.
    Производитель поставляет котел в разобранном виде. Все элементы котла должны быть установлены на горизонтальную площадку, выполненную из негорючих материалов (бетон, асфальт, керамическая плитка). Первым устанавливается газогенератор, затем сверху на него устанавливается теплообменник. Место соединения уплотняется при помощи базальтового шнура (идет в комплекте с котлом).
    Бункер с автоматической подачей топлива присоединяется к газогенератору со стороны, на которой установлен фланец присоединения кожуха шнека.
    Блок управления закрепить на стене в удобном и доступном месте. Подсоединить кабель питания к клеммам автоматического защитного выключателя. Подсоединить кабель вентилятора к блоку управления. Датчик температуры закрепить на выходе теплоносителя из котла. Кабель двигателя подачи топлива подсоединить к выходным клеммам пускателя. Подать питание, включив основной автоматический выключатель (№1, рис.2), включить автомат вентилятора (№3,рис.2) и автомат механизма подачи топлива (№5,рис.2). Должны активироваться табло блока управления. Настройки терморегулятора МТР-2 и таймера ТМ-4 произвести в соответствии с инструкциями по настройке.
    Инструкция установки температурных режимов для МТР-2:
    При одновременном нажатии на обе кнопки «вверх» и «вниз» (▲ и ▼) на индикаторе отобразится символ режима работы терморегулятора. Последовательным нажатием на любую из кнопок необходимо выбрать режим (окно) « -0- ». Затем нажатием кнопки «вверх» (▲), на индикаторе отобразится мигающее значение верхнего температурного порога. Далее кнопкой «вверх» это значение можно увеличить, а кнопкой «вниз» уменьшить.
    Из режима установки терморегулятор выйдет спустя 3 секунды после последнего нажатия кнопки.
    При обрыве или коротком замыкании в цепи датчика температуры, реле будет выключено а на индикаторе высветятся символы «ERR».



Иструкция установок ТМ-4:

  •  Таймер ТМ4 должен быть установлен в режиме «R 7»
    Для выбора данного режима следует: - Нажать кнопку «вниз» (▼) и удерживать до появления обозначения режимов «R X» (где х – номер режима) Затем нажать кнопку «вверх» (▲), изображение начнет мигать. Нажатием лбой из кнопок выбрать режим «R 7».
  • Установка времени цикла подачи топлива - «t1».
    Нажать и удерживать кнопку «вниз» (▼) – загорается символ «R 7»;
    Вновь нажать кнопку «вниз» (▼) – появится символ «t1»;
    Еще раз нажать кнопку «вниз» (▼) – появится значение количества секунд;
    Нажать кнопку «вверх» (▲) – изображение начнет мигать;
    Нажатием кнопки «вверх» (▲) или «вниз» (▼) установить необходимое количество секунд цикла подачи топлива.
  • Установка времени паузы в подаче топлива - «t2».
    Несколько раз нажать кнопку «вниз» (▼), пока на табло не появится символ «t2»;
    Еще раз нажать кнопку «вниз» (▼) – появится значение количества секунд;
    Нажать кнопку «вверх» (▲) – изображение начнет мигать;
    Нажатием кнопки «вверх» (▲) или «вниз» (▼) установить необходимое количество секунд паузы при подаче топлива.
  • Завершение работы и запуск реле в выбранных установках.
    Через 5 секунд после последнего нажатия кнопок, появится режим «OF» (выкл.) Для включения реле нажать кнопку «вверх» (▲).



  • Подключение к системе отопления
    Во избежание образования конденсата, что в несколько раз сокращает срок службы котла, необходимо монтировать систему отопления по прилагаемым схема ( рис. 3, 4) чтобы обеспечить температуру обратной воды не ниже 60°C. Также в систему необходимо вмонтировать предохранительный клапан, поддерживающий рабочее давление не более 0,15 мПа (1.5 Бар). Если система снабжена кранами отсекающими котел, их необходимо открыть до конца и снять штурвалы.



  • Запуск котла.
    Включить питание блока управления. Проверить направление вращения шнека. Загрузить бункер топливом. Топливо перед загрузкой в бункер необходимо просеять, чтобы избежать попадания крупных кусков топлива в шнек подачи, которые могут его заклинить. Резервуар пожаротушения заполнить водой. Заплавить парафином штуцер противопожарного клапана. Установить циклы работы механизма подачи (см. настройки работы терморегулятора МТР-2 и таймера ТМ-4). Проверить тягу в дымоходе. На колосниках газогенератора разжечь небольшой огонь с помощью дров, когда он разгорится закрыть дверцу и включить подачу топлива. После достижения необходимой температуры, котел перейдет в режим поддерживания температуры. В процессе поддержки температуры топливо будет сгорать без поддува при естественной тяге котла. Если в это время температура будет продолжать расти необходимо, уменьшить зазор диффузором вентилятора.
    ВНИМАНИЕ! В процессе работы котла крышка бункера должна быть плотно закрыта, для того чтобы предотвратить возгорание в бункере и шнеке.
  • Противопожарная система.
    Противопожарная система состоит из терморегулятора, звуковой сигнализации, штуцера пожаротушения и емкости с водой.
    Перед запуском котла необходимо заполнить емкость с водой на 1/3 объема (3 л.). Штуцер (19) выкрутить, заплавить парафином и вкрутить обратно. Терморегулятор выставить на температуру 70 °C. Звуковую сигнализацию нужно установить в таком месте, чтобы в случае срабатывания сирены было слышно звуковой сигнал.



Принцип работы противопожарной системы:



После срабатывания противопожарной системы необходимо вновь заполнить емкость водой и заплавить штуцер парафином.
Возгорание в коробе шнека возможно при двух условиях: 1. закончилось топливо в бункере, 2. крышка бункера осталась открытой. Для предотвращения возгорания необходимо поддерживать достаточный уровень топлива в бункере и держать крышку бункера плотно закрытой.

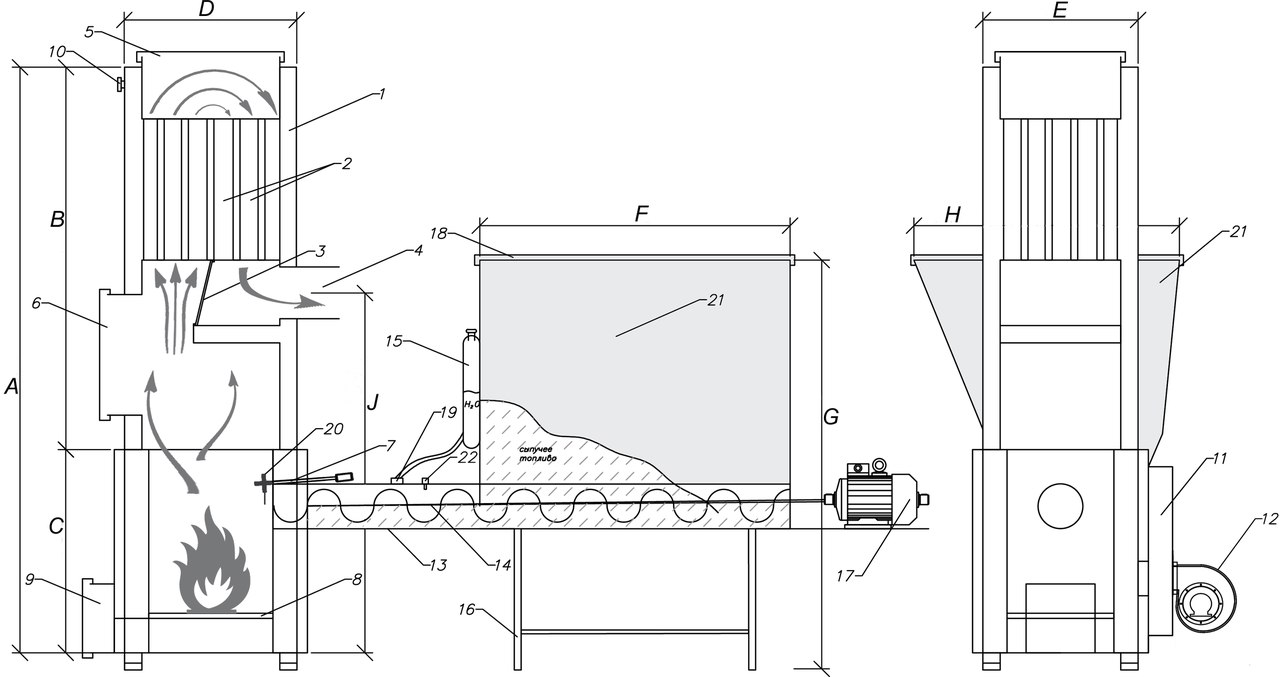

Рисунок 1.

  • Теплообменник
  • Дымогарные трубы
  • Шибер чистки низа теплообменника
  • Дымоход
  • Крышка чистки верха теплообменника
  • Дверца ревизии теплообменника
  • Газогенератор
  • Колосниковая решетка
  • Люк зольника газогенератора
  • Термометр
  • Воздуховод
  • Вентилятор наддува
  • Короб шнека
  • Шнек подачи топлива
  • Емкость противопожарной системы
  • Подставка под бункер
  • Механический привод
  • Крышка бункера
  • Штуцер противопожарный
  • Клапан предохранительный переполнения газогенератора
  • Бункер
  • Термодатчик звуковой сигнализации

Рисунок 2

  • Общий автоматический выключатель
  • Терморегулятор МТР-2
  • Выключатель вентилятора
  • Таймер ТМ-4
  • Выключатель механизма подачи
