Обзор шахтных котлов Холмова.

Достоинства и недостатки

При выборе твердотопливного котла покупатель часто принимает решение в пользу шахтного котла типа Холмова. И это понятно – недорогая цена, котел может работать автономно без электроэнергии, простая конструкция и понятное управление. Схему шахтной топки с вертикальным зеркалом горения придумал профессор  Карл Васильевич Кирш еще более 100 лет назад (Википедия). Где-то в 2011 году Владимир Холмов воплотил эту конструкцию в жизнь, и мы получили в пользование котел Холмова.

Котел шахтного типа Холмова

фото котел Холмова

Цены и характеристики популярных котлов СМОТРЕТЬ ПО ССЫЛКЕ

Сейчас многие заводы производят разные варианты котлов и под разными названиями, но принцип работы у них практически один и тот же. Котел популярен среди пользователей и давайте рассмотрим его плюсы и минусы.

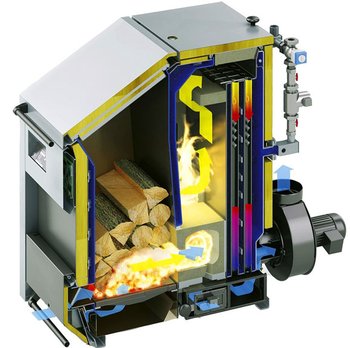

Конструктивно агрегат состоит из двух вертикальных шахт - загрузочной камеры, камеры теплообменника, зоны сжигания и дожига топлива. Отсюда и происходит название котла. Топливо в котел загружается вертикально как в колодец и горит снизу в сторону теплообменника – так называемый «метод нижнего отгорания» или «боковое горение». Так что его еще называют котел нижнего горения.

Чертеж шахтного котла



Схема шахтного котла Termit TT

У любого типа шахтного котла загрузочная камера отделена от теплообменника вертикальной перегородкой и только в низу есть маленький зазор куда под действием тяги в дымоходе засасывается пламя из первой камеры в зону дожига. На колосниковой решетке происходит основное сгорание топлива, но с недостатком кислорода при первичной подаче воздуха. При этом часть топлива не горит, а тлеет с образованием пиролизного газа.  А дожигание пиролизных газов идет в камере дожига с применением вторичной подачи воздуха. Там как раз самые высокие температуры (могут достигать 800 °С) и быстрый нагрев теплоносителя, а оставшееся тепло дымовых газов далее извлекается теплообменником.

Камера дожига, наверное, самое сложное и интересное в шахтном котле и многие производители теплоагрегатов стараются придумать свой способ дожигания пиролизных газов, в чём и заметна разница в работе котлов нижнего горения.

Работа шахтного котла типа Холмова

Стоит обратить внимание на закладку дров в загрузочную камеру, так как они могут зависать, зацепившись за стенки котла и топливо не будет опускаться вниз. Дрова, уложенные правильно увеличивает время работы котла и снизит вероятность задымления помещения.

- дрова должны быть чуть меньше размера загрузочной камеры

- снизу желательно укладывать сухие дрова, а сверху можно расположить и сырые

- поленья складываем поперек шахты, а не вдоль нее.

- по возможности не используйте сосну и ель, так как тогда смолы и дегтя при работе котла будет гораздо больше.

О всех плюсах при использовании шахтного котла типа Холмова нет смысла много писать, эту информацию можно найти в любом интернет магазине. Главное достоинство котла - это принцип нижнего горения, что увеличивает время работы и дает возможность спокойной дозагрузки топлива при работающем агрегате.

Но перечислим основные (не удержались :)

  • Топливо воспламеняется не всё сразу, а только нижняя его часть в закладке
  • Эффективное сжигание и дожиг продуктов сгорания. Это существенный рост КПД котла и чистота дымовых газов
  • Длительное время работы, не в ущерб КПД котлов.
  • Дозагрузка топлива может выполняться в любой момент, нет необходимости дожидаться окончания цикла сжигания закладки, как у котлов верхнего горения
  • Котлы геометрически компактны
  • Легко загружать топливо можно с 3-х сторон котла
  • В шахтных котлах возможно использовать как лучистую, так и конвекционную тепловую энергию.
  • Более низкая цена при достойном уровне эфективности/качества

А вот теперь о недостатках:

  • не весь дым и газ засасывается в камеру дожига, сажа и смола накапливаются в камере загрузки
  • Перед загрузкой топлива в работающий котёл, нельзя сразу открывать полностью крышку камеры, наблюдается выход дыма из шахты загрузки. Это эффект кратковременного разряжения камеры, когда поднимаем крышку и «вытягиваем» поток газов. Необходимо немного приоткрыть, подожать пару секунд для стабилизации давления, а затем полностью открываем.
  • Может зависать топливо, не опускаться по мере сжигания нижнего слоя
  • Не смотря на все заявления изготовителей, дрова лучше использовать не очень сырые.
  • Часто производитель не обременяет себя разработкой подвода вторичного воздуха, либо сделано это плохо. Котёл дымит и коптит.
  • Существует риск возгорания всей закладки топлива при неправильной настройке воздуха и плохой тяге.
  • Для шахтного котла необходимо устанавливать дымосос. Как и для всех котлов, в принципе.
  • Нельзя эксплуатировать шахтный котёл с вентилятором наддува (улитка). Дым полезет со всех щелей. Следует выключать вентилятор перед загрузкой топлива.

Многие недостатки не исправить, так как производители котлов разные и результаты сильно разнятся. Но некоторые недочёты можно спокойно и легко решить с помощью регулируемого дымососа, что ведет к дополнительным финансовым вложениям в отопление. Но это того стоит, проверено!



Шахтные котлы отзывы

Ну и в заключение если вы решили купить шахтный котел, то вот отзыв о работе котла на нашем канале в Ютуб:

Для пользования этими котлами нужно их правильно настроить, важны понимание и сноровка. Два одинаковые котла одного производителя при аналогичной установке и эксплуатации будут давать разный КПД! Вот почему так много негативных отзывов про котлы такой конструкции. У многих не получается правильно его настроить после покупки, и КПД становиться 50% а не 80%, как должно быть, и он коптит.

Вы можете посмотреть наше видео котел типа Холмова и если есть желание оставить свои комментарии или задать нам вопросы. Желаем вам полезных и правильных покупок!
